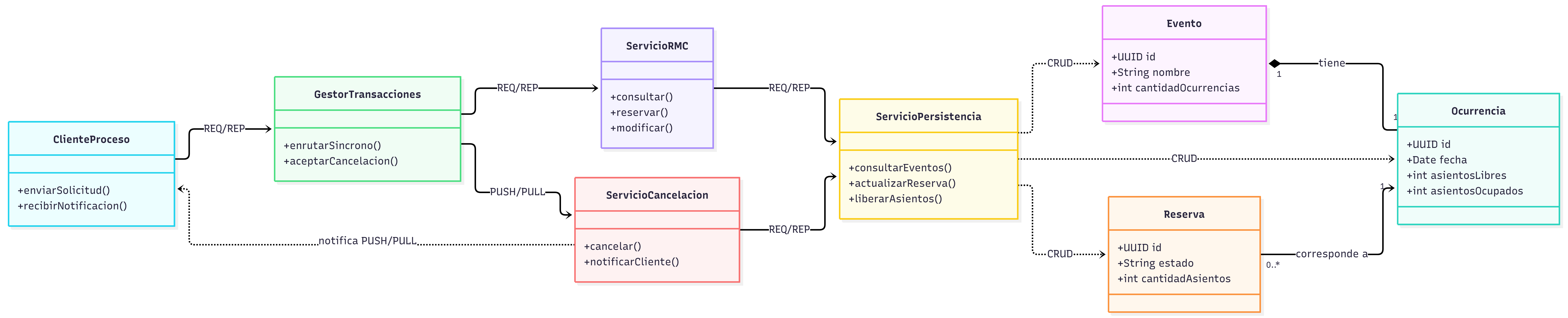

SRB - Diagrama de Clases

Diagrama de clases del SRB: ClienteProceso, GestorTransacciones, ServicioRMC, ServicioCancelacion, ServicioPersistencia, Evento, Ocurrencia y Reserva

Rueda o doble clic para hacer zoom · arrastra para moverte

Servicios

• ClienteProceso envia solicitudes al GestorTransacciones (REQ/REP)
• GestorTransacciones enruta a ServicioRMC (REQ/REP) y a ServicioCancelacion (PUSH/PULL)
• ServicioCancelacion notifica al cliente (PUSH/PULL)

Persistencia

• ServicioRMC y ServicioCancelacion usan ServicioPersistencia (REQ/REP)
• ServicioPersistencia hace CRUD sobre Evento, Ocurrencia y Reserva

Modelo de datos

• Un Evento tiene una o varias Ocurrencias (composicion)
• Cada Reserva (0..*) corresponde a una Ocurrencia
• Ocurrencia lleva asientosLibres y asientosOcupados
