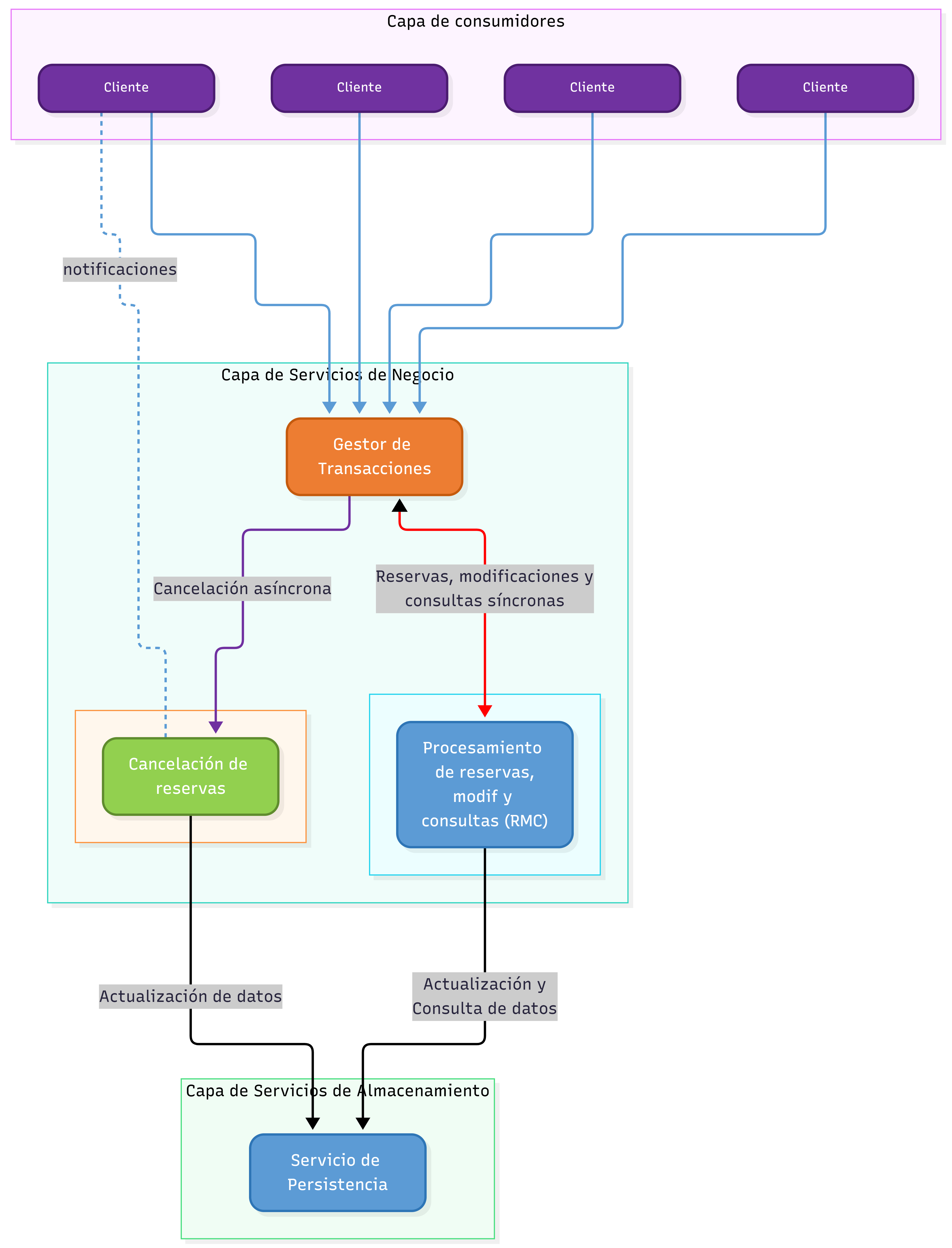

SRB - Diagrama de Componentes
Rueda o doble clic para hacer zoom · arrastra para moverte
Capas
- • Capa de consumidores: procesos Cliente
- • Capa de servicios de negocio: Gestor de Transacciones, Servicio RMC y Cancelacion de reservas
- • Capa de servicios de almacenamiento: Servicio de Persistencia
Comunicacion
- • Todos los clientes envian sus solicitudes al Gestor de Transacciones
- • Reservas, modificaciones y consultas pasan de forma sincrona al Servicio RMC
- • La cancelacion es asincrona y notifica al cliente directamente
Datos
- • RMC actualiza y consulta datos en el Servicio de Persistencia
- • Cancelacion de reservas actualiza datos en el Servicio de Persistencia
