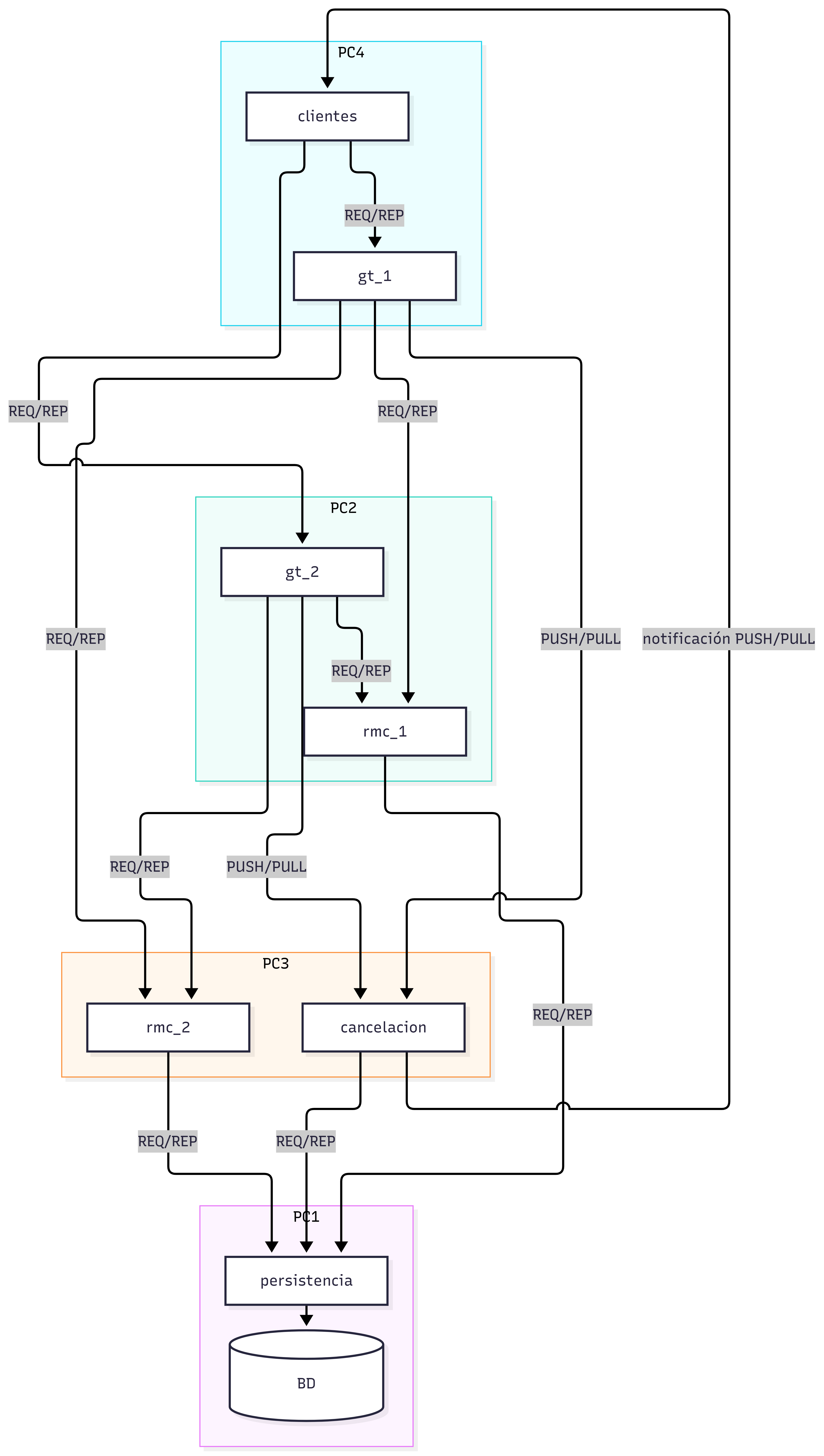

SRB - Diagrama de Despliegue
Rueda o doble clic para hacer zoom · arrastra para moverte
Nodos
- • PC4: clientes y gt_1
- • PC2: gt_2 y rmc_1
- • PC3: rmc_2 y cancelacion
- • PC1: persistencia y BD
Canales sincronos (REQ/REP)
- • clientes hacia gt_1 y gt_2
- • gt_1 y gt_2 hacia rmc_1 y rmc_2
- • rmc_1, rmc_2 y cancelacion hacia persistencia
Canales asincronos (PUSH/PULL)
- • gt_1 y gt_2 envian la cancelacion al servicio de cancelacion
- • cancelacion notifica directamente a los clientes
